ＮＳオリジナルチューンナップ　（ＮＳでオリジナルオープニング画面できます！）

オムロン　ＮＳ
タッチパネル　NS
　形ＮＳ５−ＭＱ００−V2
　　（5.7インチ／モノクロ／STN）
標準価格　120,000円
　形ＮＳ５−ＴＱ００−V2
　　（5.7インチ／カラー／TFT）
標準価格　180,000円
　形ＮＳ８−ＴＶ００−V2
　　（8.4インチ／カラー／TFT）
標準価格　220,000円
　形ＮＳ１２−ＴＳ００−V2
　　（12.1インチ／カラー／TFT）
標準価格　400,000円
　※その他バリエーション有ります
　　→詳細情報はこちら
設定簡単！さあ始めてみましょう
■概要：

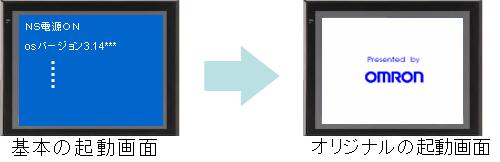

　　　ＮＳ電源投入時に、画面データ領域にＳｔａｒｔｕｐ．ｂｍｐ、または、Ｓｔａｒｔｕｐ．ｊｐｇファイルが存在すると
　　　通常起動時に表示される画面の代わりに任意の画像を表示する事が できます。
■設定方法：
　１．画像ファイルを作成
　　　１）表示したいビットマップ（．ｂｍｐ）、またはＪＰＥＧ（．ｊｐｇ）形式のファイルを準備します。
　　　２）画像ファイルは、使用するＮＳの画面サイズに合わせて調整してください。
　　　　（画像のサイズは、ペイントブラシ等の普段ご使用のお絵かきツールで調整してください。）　
　　　　　　　ＮＳ１２画面サイズ［８００×６００］＞画像ファイルサイズ
　　　　　　　ＮＳ１０／８　　〃   ［６４０×４８０］＞　　　　〃
　　　　　　　ＮＳ５　　　〃         ［３２０×２４０］＞　　　　〃

　２．ＮＳプロジェクトファイル内に、画像ファイルを関連づけ
　　　ＮＳ起動時に、使用する画像ファイルを認識させる為、ＮＳプロジェクト内に関連付けを
　　　おこなう必要があります。
　　　その手段として、今回は、画像ファイル（．ｂｍｐ）を使用していない空き画面に「背景画」
　　　として設定します。

　　　１）「新規画面」を作成します。
　　　　　今回は、空き画面１０の背景画に設定します。

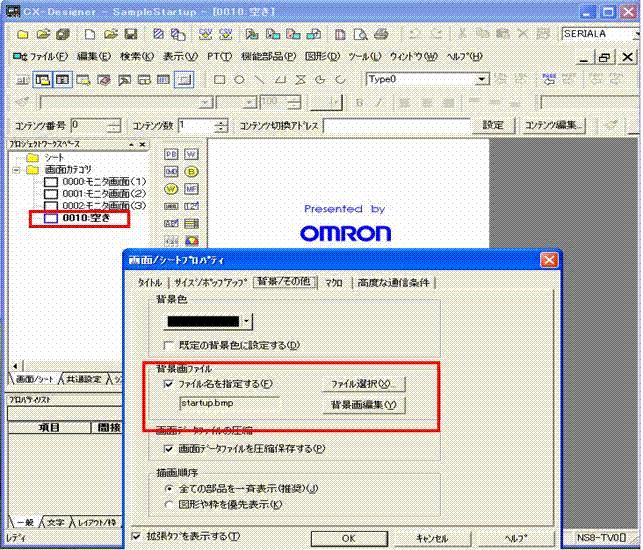

　　　２）「背景画」の設定をします。
　　　　　プロジェクトツリーの画面番号または、画面上で右クリックし、「画面プロパティ」を開きます。
　　　　　次に、「背景画ファイル」の「ファイル名を指定する」を有効にして、表示したい画像ファイルを
　　　　　選択し「ＯＫ」にします。

　３．プロジェクトファイルファイルを保存
　　　　プロジェクト保存により、Ｓｔａｒｔｕｐ．ｂｍｐファイルが関連付きました。
　４．実機確認
　　　　画面データをＮＳ本体へ転送し、電源ＯＦＦ／ＯＮ、または、再起動ボタンでＮＳ起動時の画面を確認
